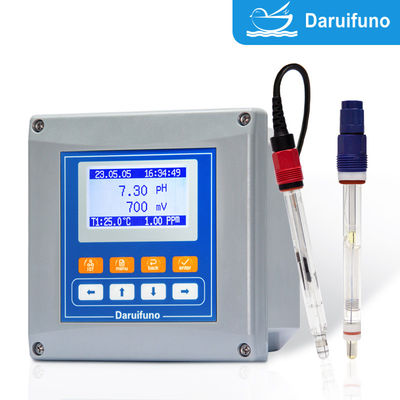

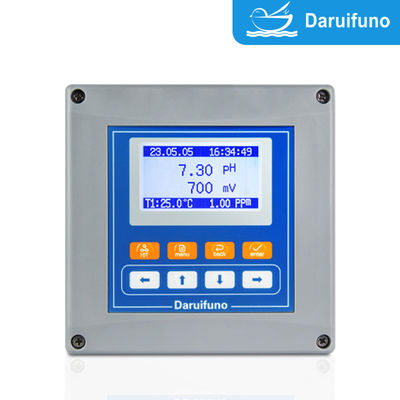

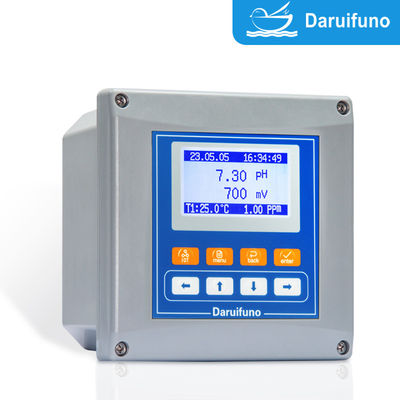

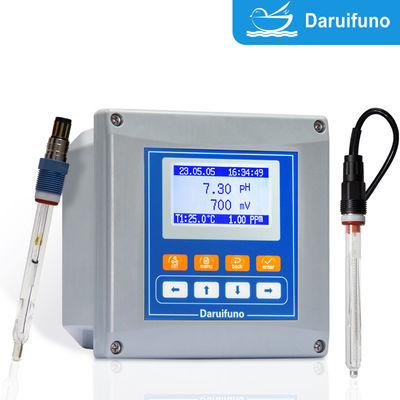

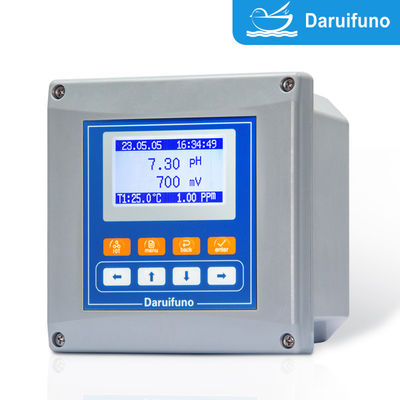

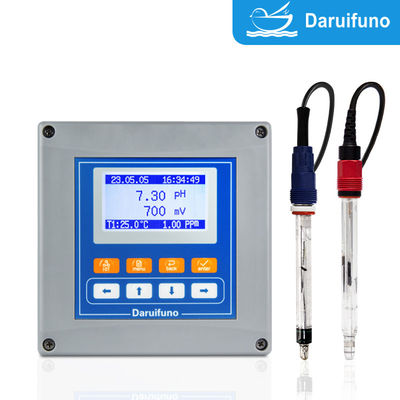

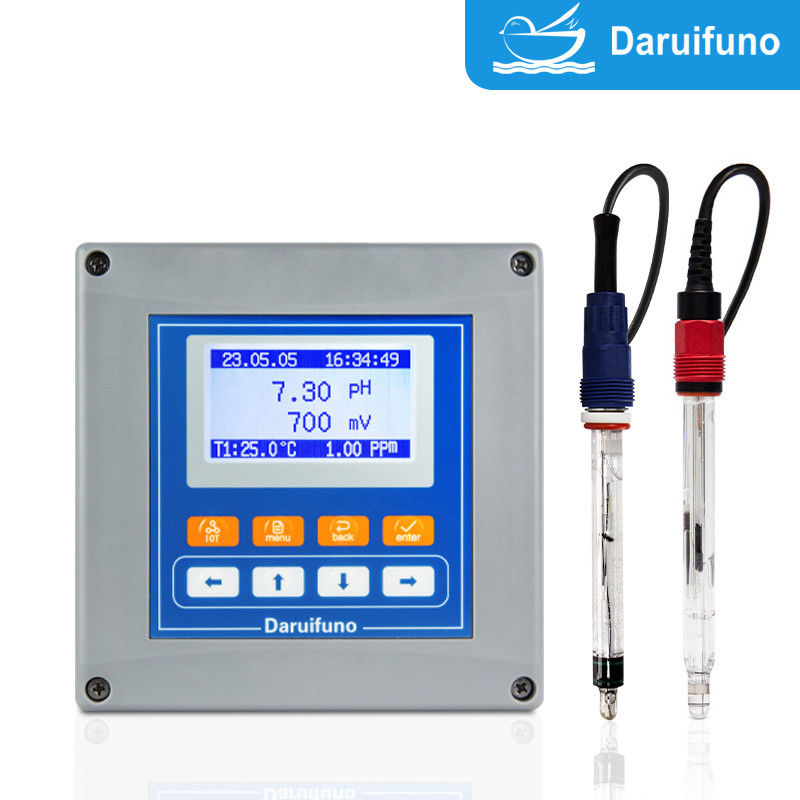

Аналоговый тип двойных каналов PH и ORP контроллер с исторической записью данных для бассейна
Двухканальный аналоговый контроллер pH и ORP - это интеллектуальное устройство аналитического управления, широко используемое в очистке воды, химической, пищевой, электропластировой и других отраслях промышленности.Он может принимать два сигнала одновременно (например,, одна группа pH и одна группа ORP) для независимого контроля или связи.
- Экономия места и затрат: интегрировать функции pH и ORP в один контроллер для сокращения количества устройств.
- Двухканальный независимый контроль: может контролировать и контролировать два химических параметра отдельно для повышения точности управления.
- Повышение гибкости системы: легко гибко устанавливать в соответствии с различными требованиями управления в сложных процессах.
- Приспособиться к тенденции управления многопараметровой связью в современной промышленности: поддержка записи данных и удаленного управления
Параметры продукта
| Модель |
APX2-PD-A |
APX2-PD-D |
| Объекты измерения |
2 входа канала измерения, pH или ORP могут быть выбраны произвольно |
| Принцип |
PH |
Стеклянный электрод pH (индекс концентрации ионов водорода) |
| ОРП |
Электроды из платины или золота (редоксный потенциал) |
| Дисплейный диапазон |
PH: 0~14pH ORP: ± 2000mV Температура: -10~150°C |
| Резолюция |
PH: 0.01pH ORP: 1mV TEMP: 0.1°C |
| Точность |
00,1% от диапазона измерений или ±0,02pH / ±2mV, выбираем наибольший |
| Стабильность |
00,05% диапазона измерений каждые 24 часа без накопления |
| Повторяемость |
Более 0,1% диапазона измерений |
| Временная компенсация |
Автоматический или ручной (NTC10K/PT1000) |
| Выход реле |
Два реле SPST, максимальная нагрузка 3A/250VAC, установка высокой/низкой тревоги, температурный или чистый контроль |
| Цифровая коммуникация |
двухпроводной интерфейс RS485, Modbus RTU и JSON |
| Текущий выход |
Два тока 0/4 ~ 20mA Максимальная нагрузка 1000Ω |
| Отображение времени |
Год/месяц/дата час/минута/секунда |
| Исторические данные |
Запись 10000 исторических данных и последних 100 данных по техническому обслуживанию калибровки |
| Объект оценки* |
Встроенная матрица (эквивалентна остаточному хлору) 0 ~ 2,5 мг/л |
| Поддержка пользователем (20x20 матрицы) |
| Линейная корреспонденция (стабильность пробы воды) |
| Дисплей |
128*64 3,2-дюймовый графический точечный матричный LCD |
| Метод калибровки |
PH: 3 точки ORP: 2 точки, точки калибровки могут быть свободно настроены |
| Материал |
Улучшенная степень защиты ABS: IP66 |
| Силовое питание |
Обменное давление: 100~240В 50/60Гц |
Прямой ток: 18~36В |
| Размер |
144*144*120 мм (размер отверстия 138*138 мм) |
| Рабочая температура |
0°60°C, RH<95%, неконденсирующий |
| Температура хранения |
-20°70°C, RH < 55%, неконденсирующий |
| Установка |
Стенная крепка, зажим трубы, панель |
Преимущества и особенности
- Двуканальный вход: поддерживает одновременное соединение двух электродов (pH+pH, ORP+ORP или pH+ORP)
- Двухканальный выход реле: может устанавливать высокую/низкую тревогу, контроль дозировки и другие функции
- Выход аналогового сигнала (4-20mA): система стыковки PLC или DCS для достижения дистанционного управления
- ЖК-дисплей высокой четкости В режиме реального времени отображается pH/ORP, состояние электрода, температура, состояние реле и т.д.
- Управление на основе меню: легко управлять, поддерживает несколько языков
- Функция записи истории: хранит данные измерений и записи тревоги для легкой прослеживаемости
- Электронные часы: обеспечивают временную отметку, сотрудничают с записью данных
- Автоматическое управление очисткой: обеспечивает выход реле очистки, поддерживает функцию очистки времени или условного запуска
- Методы многократной калибровки: поддерживает калибровку в 1 точке, 2 точке или в нескольких точках для повышения точности
- Два канала изолированы друг от друга.
- Каждый канал может быть подключен к самостоятельной температурной системе.
- При одновременном тестировании pH, ORP и температуры алгоритм внутри счетчика может одновременно оценить способность к дезинфекции и отобразить значения pH, ORP, температуры и хлора.
- Одновременно выполняется мониторинг pH/ORP, контроль дозировки и дистанционная передача сигналов данных.
Контроллер Daruifuno PH ORP APX2-PD запись истории и функция электронного часа
Встроенные часы в реальном времени RTC: могут отображать текущее время и поддерживать часовую метку.
Принцип дозирования двухстороннего управления реле Daruifuno PH ORP контроллер APX2-PD
Каждый канал может быть сконфигурирован с двумя реле для достижения следующих функций:
Установите верхние и нижние пределы: когда pH/ORP превышает установленное значение, реле начинает действовать.
Контрольный дозировочный насос:
pH слишком высокий → запустите кислотный дозировочный насос;
pH слишком низкий → запустите водоразовый дозировочный насос;
ORP слишком низкий → начать дозировку окислителя;
ОРП слишком высокий → начать дозировку редуктора.
Задержка запуска/остановки работы насоса для предотвращения чрезмерных колебаний.
Контроль связывания: связь начинается и прекращается, когда pH и ORP превышают предел.
Принцип управления автоматической очисткой Daruifuno PH ORP
Контроллер может устанавливать: интервал времени свежести, время очистки
Метод контроля:
Контроллер выводит сигнал ретрансляции очистки → приводы электродинамического клапана/водяного насоса/ очистки газа → промывает электрод
Контроллер Daruifuno PH ORP APX2-PD метод калибровки pH и ORP
1. калибровка pH:
Используйте стандартный буфер: pH 4.01, 7.00, 10.01, PH ORP контроллер производится нашей компанией Daruifuno, точка калибровки может быть свободно настроена.
Одноточечная калибровка: для калибровки нулевой точки используйте жидкость pH 7,00.
Двухточечная калибровка: pH 7,00 и 4,00 или 10.00, калибрировать нулевую точку и наклон.
Управляющий управляет работой, автоматически определяет стабильность и запасы.
2. Калибровка ОРП:
Используйте стандартный буфер, например +220mV или +470mV.
Процесс калибровки прост, обычно достаточно одной точки.
Метод установки контроллера Daruifuno PH ORP APX2-PD
Установка панели (встроенная): подходит для приборной коробки или шкафа управления.
Установка на стене: прикрепляется к стене через заднюю пластину.
Установка трубопровода: устанавливается рядом с процессом трубопровода с помощью специальной скобки.
Способ доступа к электродам: поддерживает BNC или нитевое соединение, электрод и температурный компенсационный зонд обычно размещаются в камере потока или онлайн-интерфейсе.
- Что?Применение:
◇ Поверхностная вода
◇ Источник воды
◇ Воды аквакультуры
◇ Ландшафтная вода
◇ Импорт водопроводных сооружений
◇ Контроль за очисткой воды
◇ Питьевая вода,
◇ Подземные воды, бассейн
◇Управление мониторингом промышленных процессов и контролем дозирования
◇Химические, нефтяные, бумажные, пищевые и медицинские, электропластировка, производство ПХБ и т.д.
◇ Очистка воды для коммунальных и промышленных нужд
◇ Контроль циркуляции охлаждающей воды
◇ Электропластика/химическое управление жидкостью
◇ Производство продуктов питания и напитков
◇ Управление реакционным резервуаром для нейтрализации кислоты и основы
