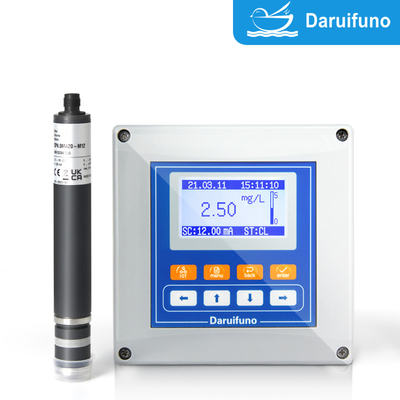

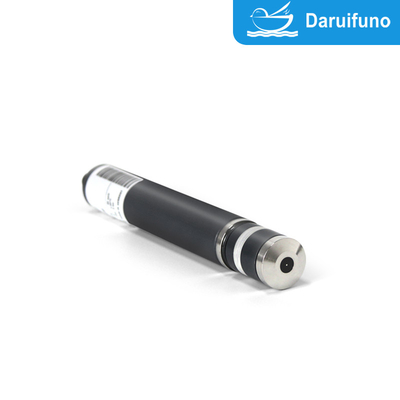

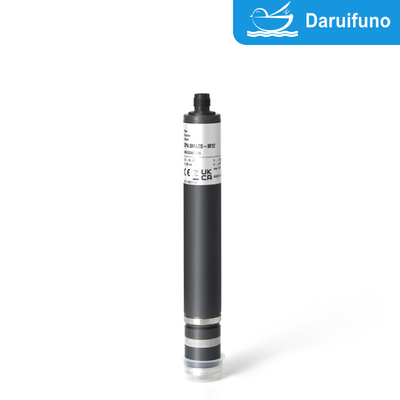

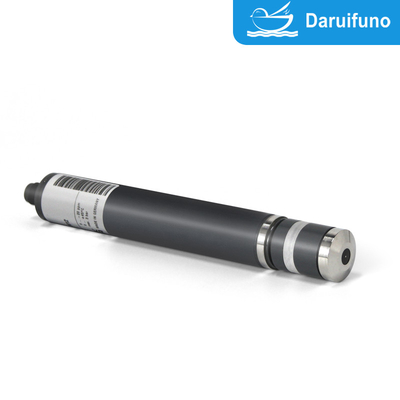

Устойчивый к загрязнению Низкая проводимость Три электрода Общий хлорный зонд для водоснабжения или процессной воды
Трехэлектродный мембранный датчик общего содержания хлора в основном используется для измерения общего содержания хлора в образцах воды.Общий хлор относится к сумме свободного хлора и комбинированного хлора в воде.Поэтому основным показателем этого датчика является концентрация общего хлора в образце воды.
Электрод с общим содержанием хлора DCP4.0MA косвенно измеряет общее содержание хлора путем измерения концентрации ионов хлора в образце воды.Он использует рабочий электрод, покрытый мембраной селективного обнаружения ионов хлорида, для реакции с ионами хлорида в образце воды для получения изменения заряда, а затем определяет концентрацию ионов хлорида путем измерения тока между электродами для получения общего содержания хлора.
DCP4.0MA Total Chlorine Probe может предоставлять в режиме реального времени и точные данные об общей концентрации хлора, чтобы помочь очистным сооружениям, бассейнам,системы водоснабжения и другие места контролируют качество воды, незамедлительно выявлять проблемы в процессе загрязнения или дезинфекции и принимать необходимые меры для защиты здоровья населения и водных ресурсов.
DCP4.0MA Датчик общего содержания хлораСистема с тремя электродами,используется для питьевой воды, воды для бассейнов, служебной воды, технологической воды, морской и соленой воды, прямой питьевой воды (проводимость не менее 10μs/cm), медицинских сточных вод, pH 4~12,значительно снижает зависимость от значения pHУстойчивость к загрязнению, низкая проводимость, практически отсутствие необходимости в обслуживании, опциональный диапазон 0~2/5/10/20/50ppm
Области применения:Вода для бассейнов, питьевая вода, морская вода, рассоленный соль (15% NaCl) Поверхностно-активные вещества (тензиды) частично переносятся.

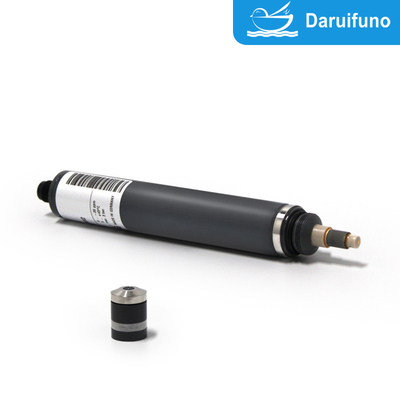

Объем поставки:Датчик CP4, мембранная крышка, электролит
Спецификации
|
Номер товара
|
КП4.0
|
| показатель |
Общий хлор (= свободный хлор + связанный хлор)
Сниженная зависимость от рН
|
| Применение |
Вода бассейна, питьевая вода, морская вода, рассоленный соль (15% NaCl)
Поверхностно-активные вещества (тензиды) частично переносятся.
|
| Хлорирующие агенты |
неорганические соединения хлора:
NaOCl (= гипохлорит натрия), Ca ((OCl) 2, хлорный газ, хлор, полученный электролитическим путем
|
| Система измерения |
Покрытая мембраной, амперометрическая потенциостатическая 3-электродная система с электронным внутренним устройством |
|
Электронный
|
Аналоговый вариант: - выходная напряженность
- негальванически изолированная электроника
- аналоговая внутренняя обработка данных
- выходный сигнал: аналоговый (аналоговый / аналоговый)
Цифровая версия: - электронная полностью гальванически изолирована
- цифровая внутренняя обработка данных
- выходный сигнал: аналоговый (аналоговый / цифровой)
или
цифровой (цифровой-выходящий/цифровой)
mA-версия: - аналог выходной токи
- негальванически изолированная электроника
- выходный сигнал: аналоговый (аналоговый / аналоговый)
|
|
Информация о диапазоне измерения
|
Фактический наклон датчика может варьироваться в зависимости от производства от 65% до 150% от номинального наклонения
Примечание: при уклоне > 100% диапазон измерений соответствующим образом уменьшается.
(Например: 150% наклона → 67% указанного диапазона измерений)
|
|
Точность
после калибровки на повторность
условия (25°C, pH 7,2 в питьевой воде) верхней полной шкалы
|
- диапазон измерений 2 мг/л: при 0,4 мг/л < 2%
при 1,6 мг/л < 2%
- Диапазон измерений 20 мг/л:
4 мг/л < 1%
при 16 мг/л < 3%
|
|
Дрейф на склоне
При условиях повторяемости (25 °C, pH 7,2 в питьевой воде)
|
Приблизительно -1% в месяц |
|
Рабочая температура
|
Измерение температуры воды: 0... +45 °C
(без кристаллов льда в воде измерения)
|
| Температура окружающей среды: 0... +55 °C |
| Компенсация температуры |
Автоматически, с помощью встроенного датчика температуры
Необходимо избегать резких изменений температуры
|
|
Макс. разрешено работать
давление
|
Работа без удерживающего кольца:
- 0,5 бара.
- отсутствие импульсов давления и/или вибраций
|
|
Работа с удерживающим кольцом в TARAflow FLC:
- 3 бара,
- отсутствие импульсов давления и/или вибраций (см. вариант 2)
|
|
Скорость потока
(скорость входящего потока)
|
Примерно 15-30 л/ч (33 ¢ 66 см/с) в FLC, дается зависимость от малой скорости потока
|
| Диапазон pH |
pH 4 pH 12, сниженная зависимость от значения pH
(см. диаграмму на последней странице таблицы данных ∆СП CP4 по отношению к pH ∆)
|
| Проводимость |
10 μS/cm 200 mS/cm (соленая вода) |
| Время запуска |
Первый запуск примерно 2 часа |
| Время ответа |
T90: приблизительно 3 мин. (соленая вода приблизительно 5 мин.) |
| Корректировка нулевой точки |
Нет необходимости |
| калибровка |
При установке, путем анализа, DPD-4-метод
(DPD-1 + DPD-3)
|
|
Перекрестная чувствительность/
вмешательства
|
ClO2 - фактор 1
О3: фактор 1.3
Ингибиторы коррозии могут привести к ошибкам измерений.
Стабилизаторы для твердости воды могут приводить к ошибкам измерения.
|
| Отсутствие дезинфицирующего средства |
Максимально 0,24 часа |
|
Соединение
|
Версия mV: 5-полюсный M12, фланцевая клапанка
Версия Modbus: 5-полюсный M12, фланцевая клапанка
Версия 4-20 мА: 2-польный терминал
или
5-полюсный M12, фланцевая клапанка
|
| Максимальная длина кабеля датчика (в зависимости от внутренней обработки сигнала) |
аналоговый |
< 30 м |
| цифровые |
> 30 м допускается
Максимальная длина кабеля зависит от применения
|
| Тип защиты |
Пятипольный фланц M12: IP68
Двупольный терминал с капсулой mA: IP65
|
| материалы |
Микропорная гидрофильная мембрана, ПВХ-У, ПЭК, нержавеющая сталь 1.4571 |
|
Размер
|
диаметр:приблизительно 25 мм
Длина: версия mVприблизительно 190 мм (аналоговая обработка сигнала)
приблизительно 205 мм (цифровая обработка сигнала)
Версия Modbusприблизительно 205 мм
Версия 4-20 мА приблизительно 220 мм (2-полюсный терминал)
примерно 190 мм (5-полюсный M12)
|
| Транспорт |
+5... +50 °C (сенсор, электролит, мембранная крышка) |
|
хранилище
|
Датчик: сухой и без электролита без ограничения на
+5... +40 °C
|
|
Электролит: в оригинальной бутылке, защищенной от солнечного света при температуре +5... +35 °C min.
1 год или до указанной даты истечения срока годности
|
|
Мембранная крышка: в оригинальной упаковке без ограничения при +5... +40 °C
(использованные мембранные крышки не могут храниться)
|
|
обслуживание
|
Регулярная проверка измерительного сигнала минимум один раз в неделю
Следующие спецификации зависят от качества воды:
Изменение крышки мембраны: один раз в год
Изменение электролита: один раз в год
|
|
Испытание EMC
Соответствует требованиям RoHS
|
|
Вариант 1:
Крышка мембраны M48.4S
|
специально для применения в морской воде или соле
|
|
Вариант 2:
Сдерживающее кольцо
|
- при работе с давлением > 0,5 бар в TARAflow FLC
- Размеры поддерживающего кольца 29 x 23,4 x 2,5 мм, резанный, ПЭТП
- Различные позиции для канавки подбираемы
(по запросу)
|
Запчасти
| Тип |
Крышка мембраны |
Электролит |
Эмери |
О-кольцо |
|
Все в КП4.0
|
M48.4E
Статья No 11051-E
|
ECP1.4/GEL, 100 мл. Статья No 11006.1
|
S1
Статья No 11908
|
14 x 1,8 NBR Art. No 11806
|
|
Для морской воды или рассоленной воды
Применение:
M48.4S
Статья No 11051-S
|
КП4.0 (цифровой выход, цифровой внутренний сигнал Пропрекращение)
- Электричество гальванически изолировано внутри датчика.
- Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
Измерение
диапазон
в ppm
|
Резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Электрическое питание |
Соединение |
| CP4.0H-M0c |
0.005... 2.000 |
0.001 |
Modbus RTU
В датчике нет терминационных резисторов.
|
9-30 VDC
приблизительно 20-56 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: зарезервировано
PIN2: +U
PIN3: мощность GND
PIN4: RS485B
PIN5: RS485A
|
| CP4.0N-M0c |
0.05... 20.00 |
0.01 |
| CP4.0H-M4c * |
0,005... 2,000 |
0.001 |
(В зависимости от технических изменений!)
CP4.0 4-20 мА (аналоговый выход, аналоговый внутренний сигнал переработки)
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальванической изоляцией.
Электрическое соединение: 2-польный конец сцепление
|
Измерение
диапазон
в ppm
|
Резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Номинальный наклон
(при pH 7,2)
в mA/ppm
|
Сила
поставки
|
Соединение |
| CP4.0MA0.5 |
0.005...0.500 |
0.001 |
4...20 мА
некалиброванный
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
2-полюсный терминал (2 х 1 мм2)
Рекомендуется: круглый кабель
4 мм
2 x 0,34 мм2
|
| CP4.0MA2 |
0.005...2.000 |
0.001 |
8.0 |
| CP4.0MA5 |
0.05...5.00 |
0.01 |
3.2 |
| CP4.0MA10 |
0.05...10.00 |
0.01 |
1.6 |
| CP4.0MA20 |
0.05...20.00 |
0.01 |
0.8 |
(В зависимости от технических изменений!)
Электрическое соединение: 5 полюсов M12 фланцевая клапанка
|
Измерение
диапазон
в ppm
|
Резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Номинальный
наклон
(при pH 7,2)
в mA/ppm
|
Сила
поставки
|
Соединение |
| CP4.0MA0.5-M12 |
0.005...0.500 |
0.001 |
4...20 мА
некалиброванный
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
5-полюсный фланц M12
Функция проводов: PIN1: n.c.
PIN2: +U
ПИН3:
ПИН4: n c.
PIN5: n.c.
|
| CP4.0MA2-M12 |
0.005...2.000 |
0.001 |
8.0 |
| CP4.0MA5-M12 |
0.05...5.00 |
0.01 |
3.2 |
| CP4.0MA10-M12 |
0.05...10.00 |
0.01 |
1.6 |
| CP4.0MA20-M12 |
0.05...20.00 |
0.01 |
0.8 |
(В зависимости от технических изменений!)
