Дуэль-каналы аналоговый PH и ORP контроллер с RS485 для очистки промышленных сточных вод

Дуэль-каналы аналоговый PH и ORP контроллер с RS485 для очистки промышленных сточных вод

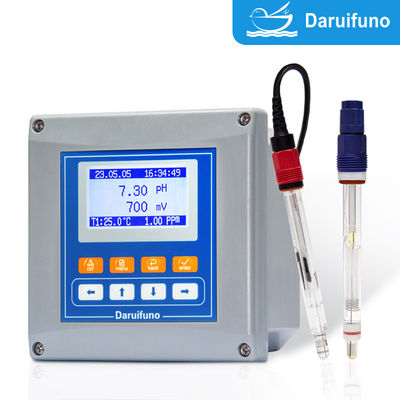

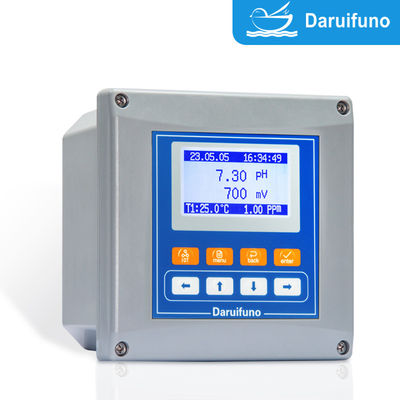

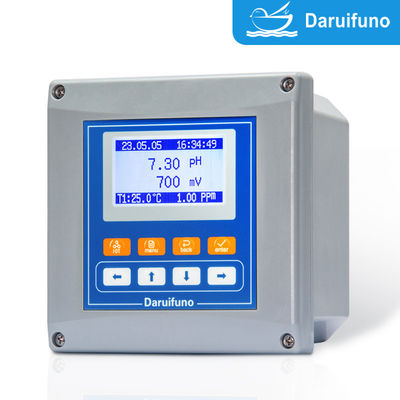

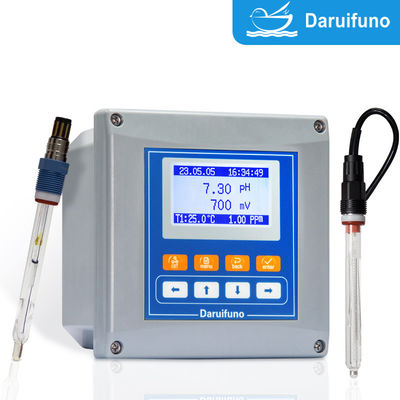

Двуканальный контроллер APX2-PD марки Daruifuno обычно поддерживает одновременное соединение одного аналогового электрода pH и одного аналогового электрода ORP (потенциал уменьшения окисления),или два аналоговых датчика pH и два аналоговых датчика ORPВнутренняя аналоговая схема преобразует сигнал электрода в стандартный сигнал напряжения.Усиливает и фильтрует его., а затем микропроцессор контроллера выполняет цифровую обработку и суждение, тем самым выпуская сигнал управления реле или сигнал аналогового тока (например, 4-20mA).
канал pH: измеряет pH (0-14) и контролирует дозировку кислоты/базы.
ОРП-канал: измеряет потенциал окисления-уменьшения (± 2000 мВ) для дезинфекции (например, хлорирования) или дехлорирования.
Электрод соединен с терминалом контроллера; выход реле контроллера соединен с дозировочным насосом, сигнализацией или устройством очистки; логика управления, калибровка, цикл очистки и т.д.можно установить через меню; поддерживается регулярная калибровка и просмотр данных.

Параметры продукта

Преимущества и особенности

• Двухканальный вход: поддерживает одновременное соединение двух электродов (pH+pH, ORP+ORP или pH+ORP), одновременно контролирует pH и ORP, повышает эффективность и экономит место для установки
• Двухканальный выход реле: может устанавливать высокую/низкую тревогу, контроль дозировки и другие функции
• Выход аналогового сигнала (4-20mA): обеспечивает выход 4-20mA, который удобен для стыковки с системами PLC и DCS

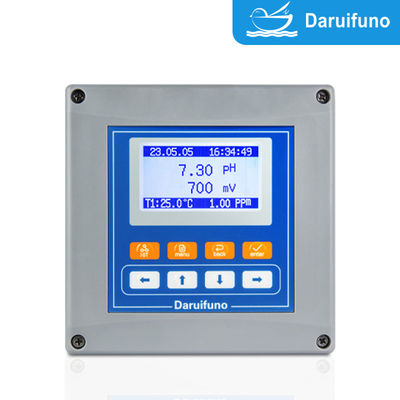

• ЖК-дисплей высокой четкости В режиме реального времени отображается pH/ORP, состояние электрода, температура, состояние реле и т.д.
• Функция записи истории: хранит данные измерений и записи тревоги для легкой прослеживаемости
• Электронные часы: обеспечивают временную метку, сотрудничают с записью данных Встроенная запись истории и электронные часы, вы можете запросить время ключевых событий
• Автоматическое управление очисткой: обеспечивает выход реле очистки, поддерживает функцию очистки времени или условного запуска для продления срока службы электрода
• Методы многократной калибровки: поддерживает калибровку в 1 точке, 2 точке или в нескольких точках для повышения точности
• Два канала изолированы друг от друга.
• Каждый канал может быть подключен к самостоятельной температурной системе.
• При одновременном испытании pH, ORP и температуры алгоритм внутри счетчика может одновременно оценить способность к дезинфекции и отобразить значения pH, ORP, температуры и хлора.
• Одновременно выполняется мониторинг pH/ORP, контроль дозировки и дистанционная передача сигналов данных.
• Операция на основе меню Поддержка нескольких языков, удобный интерфейс, простая работа

Контроллер Daruifuno PH ORP APX2-PD запись истории и функция электронного часа1Функция записи истории
1.Сохранять данные измерений, сигналы тревоги и т.д.
Интервал записи может быть установлен (например, каждые 10 минут)
2Функция электронных часов
Модуль часов в режиме реального времени для обеспечения точной записи времени событий

Принцип дозирования двухстороннего управления реле Daruifuno PH ORP контроллер APX2-PD
Установите верхний/нижний предел рН. Когда установленное значение будет превышено, реле будет активировано.
Пример: pH > 9, запустить кислотный дозировочный насос;
pH < 6, запустить насос для дозировки щелочей;
Вы можете установить интервал гистереза, чтобы избежать частого переключения.

Принцип управления автоматической очисткой Daruifuno PH ORP

Реле очистки может быть настроено на начало в фиксированное время (например, каждые 24 часа);
запускает соленоидный клапан или водяной насос для очистки электрода
избегает ошибок измерений, вызванных адгезией на поверхности электрода.

Контроллер Daruifuno PH ORP APX2-PD метод калибровки pH и ORP
1. калибровка pH:
Используйте стандартный буфер: pH 4.01, 7.00, 10.01, PH ORP контроллер производится нашей компанией Daruifuno, точка калибровки может быть свободно настроена.
Одноточечная калибровка: для калибровки нулевой точки используйте жидкость pH 7,00.
Двухточечная калибровка: pH 7,00 и 4,00 или 10.00, калибрировать нулевую точку и наклон.
Управляющий управляет работой, автоматически определяет стабильность и запасы.
2. Калибровка ОРП:
Используйте стандартный буфер, например +220mV или +470mV.
Процесс калибровки прост, обычно достаточно одной точки.

Метод установки контроллера Daruifuno PH ORP APX2-PDСпособ установки:
Установка панели (установка открытия, панель защиты IP66)
Стенная установка (адаптивная защитная оболочка)
Установка трубопровода
Окружение установки:
Избегайте прямых солнечных лучей, высокой температуры и высокой влажности;
Кабели проводятся отдельно, чтобы избежать использования одного и того же провода с линией электропередачи;

- Что?Применение:
◇ Поверхностная вода
◇ Источник воды
◇ Воды аквакультуры
◇ Ландшафтная вода
◇ Импорт водопроводных сооружений

◇ Контроль за очисткой воды

◇ Питьевая вода,

◇ Подземные воды, бассейн

◇Управление мониторингом промышленных процессов и контролем дозирования

◇Химические, нефтяные, бумажные, пищевые и медицинские, электропластировка, производство ПХБ и т.д.
◇ Очистка воды для коммунальных и промышленных нужд

◇ Контроль циркуляции охлаждающей воды

◇ Электропластика/химическое управление жидкостью

◇ Производство продуктов питания и напитков
◇ Управление реакционным резервуаром для нейтрализации кислоты и основы
