Двухканальный аналоговый PH и ORP контроллер с RS485 и двумя реле очистки воды

Двухканальный аналоговый PH и ORP контроллер с RS485 и двумя реле очистки воды

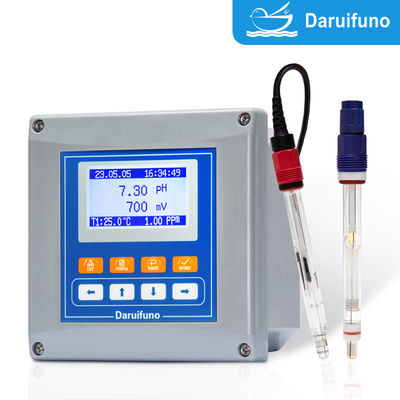

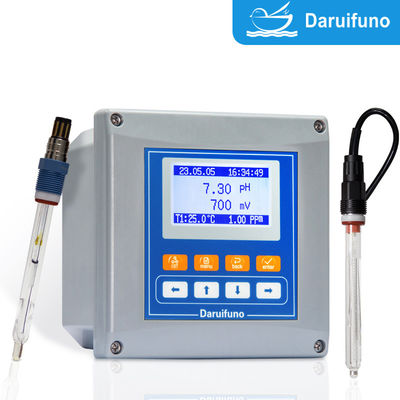

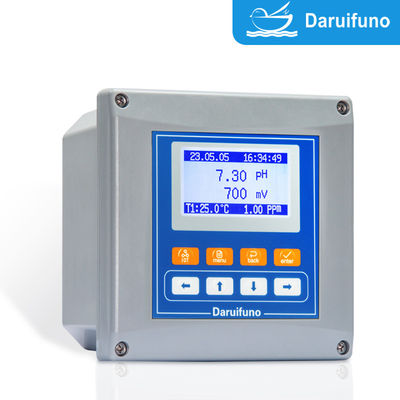

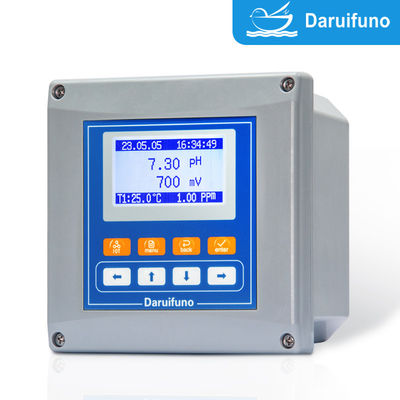

Двухканальный контроллер марки Daruifuno APX2-PD, подключенный к двум аналоговым сигнальным каналам одновременно:один может быть выбран для электрода pH и один для электрода ORP (потенциал окисления-уменьшения), оба могут быть подключены к аналоговому электроду pH, и оба могут быть подключены к аналоговому электроду ORP.
Аналоговый сигнал (обычно mV или 4 ~ 20mA) усиливается, фильтруется, линейно преобразуется и отображается, выводится или запускается ретрансляционное действие после внутренней обработки.калибровка и контроль pH и ORP соответственно.

• Двойные каналы работают независимо друг от друга: одно устройство может одновременно контролировать pH и ORP, экономя стоимость оборудования и пространство для установки.
• Высокая точность измерений: стабильный сигнал, компенсация температуры
• Два аналоговых выхода: 4 ~ 20mA, соответствующие pH и ORP, могут быть выпущены соответственно, которые используются для подключения систем PLC и DCS.
• Один выход RS485 Modbus, RS485 - это интерфейс дифференциального сигнала связи с сильной способностью противодействия помехам, большим расстоянием связи (до 1,2 километра),поддержка многоточечной связиОн может передавать данные удаленно и передавать данные измерений, такие как pH, ORP, температура и т. Д.к хост-компьютерной системе в режиме реального времени через RS485. Он может реализовать централизованный мониторинг, сбор и анализ данных. Он может общаться с системой PLC / DCS. Он может общаться с PLC,DCS и другие системы управления посредством протокола Modbus RTU (наиболее распространенный) для управления автоматизацией процессов.

Параметры продукта

Преимущества и особенности

• Двухканальный вход: поддерживает одновременное соединение двух электродов (pH+pH, ORP+ORP или pH+ORP), одновременно контролирует pH и ORP, повышает эффективность и экономит место для установки
• Двухканальный выход реле: может устанавливать высокую/низкую тревогу, контроль дозировки и другие функции
• Выход аналогового сигнала (4-20mA): обеспечивает выход 4-20mA, который удобен для стыковки с системами PLC и DCS

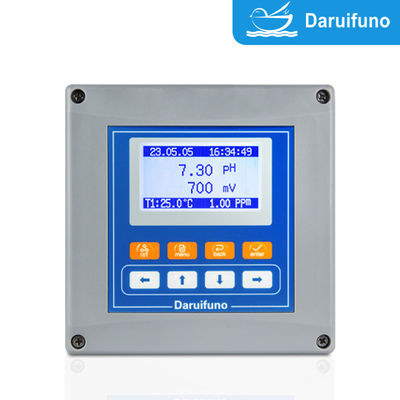

• ЖК-дисплей высокой четкости В режиме реального времени отображается pH/ORP, состояние электрода, температура, состояние реле и т.д.
• Функция записи истории: хранит данные измерений и записи тревоги для легкой прослеживаемости
• Электронные часы: обеспечивают временную метку, сотрудничают с записью данных Встроенная запись истории и электронные часы, вы можете запросить время ключевых событий
• Автоматическое управление очисткой: обеспечивает выход реле очистки, поддерживает функцию очистки времени или условного запуска для продления срока службы электрода
• Методы многократной калибровки: поддерживает калибровку в 1 точке, 2 точке или в нескольких точках для повышения точности
• Два канала изолированы друг от друга.
• Каждый канал может быть подключен к самостоятельной температурной системе.
• При одновременном испытании pH, ORP и температуры алгоритм внутри счетчика может одновременно оценить способность к дезинфекции и отобразить значения pH, ORP, температуры и хлора.
• Одновременно выполняется мониторинг pH/ORP, контроль дозировки и дистанционная передача сигналов данных.
• Операция на основе меню Поддержка нескольких языков, удобный интерфейс, простая работа

Контроллер Daruifuno PH ORP APX2-PD запись истории и функция электронного часа1Функция записи истории
1.Сохранять данные измерений, сигналы тревоги и т.д.
Интервал записи может быть установлен (например, каждые 10 минут)
2Функция электронных часов
Модуль часов в режиме реального времени для обеспечения точной записи времени событий
Используется для контроля времени (например, времени очистки, калибровки)

Принцип дозирования двухстороннего управления реле Daruifuno PH ORP контроллер APX2-PD
Установите верхний/нижний предел рН. Когда установленное значение будет превышено, реле будет активировано.
Пример: pH > 9, запустить кислотный дозировочный насос;
pH < 6, запустить насос для дозировки щелочей;
Вы можете установить интервал гистереза, чтобы избежать частого переключения.

Принцип управления автоматической очисткой Daruifuno PH ORP

Реле очистки может быть настроено на начало в фиксированное время (например, каждые 24 часа);
запускает соленоидный клапан или водяной насос для очистки электрода
избегает ошибок измерений, вызванных адгезией на поверхности электрода.

Контроллер Daruifuno PH ORP APX2-PD метод калибровки pH и ORP
1. калибровка pH:
Используйте стандартный буфер: pH 4.01, 7.00, 10.01, PH ORP контроллер производится нашей компанией Daruifuno, точка калибровки может быть свободно настроена.
Одноточечная калибровка: для калибровки нулевой точки используйте жидкость pH 7,00.
Двухточечная калибровка: pH 7,00 и 4,00 или 10.00, калибрировать нулевую точку и наклон.
Управляющий управляет работой, автоматически определяет стабильность и запасы.
2. Калибровка ОРП:
Используйте стандартный буфер, например +220mV или +470mV.
Процесс калибровки прост, обычно достаточно одной точки.

Метод установки контроллера Daruifuno PH ORP APX2-PDСпособ установки:

• Установка на панели: встроена в панель оборудования или шкафа управления, размер отверстия составляет около 92×92 мм.
• Настенный монтаж: подходит для установки на стену на месте, оборудован водонепроницаемым корпусом (IP65 или выше).
• Установка трубопровода: фиксируется на трубопроводе специальной скобкой.

- Что?Применение:
◇ Поверхностная вода
◇ Источник воды
◇ Воды аквакультуры
◇ Ландшафтная вода
◇ Импорт водопроводных сооружений

◇ Контроль за очисткой воды

◇ Питьевая вода,

◇ Подземные воды, бассейн

◇Управление мониторингом промышленных процессов и контролем дозирования

◇Химические, нефтяные, бумажные, пищевые и медицинские, электропластировка, производство ПХБ и т.д.
◇ Очистка воды для коммунальных и промышленных нужд

◇ Контроль циркуляции охлаждающей воды

◇ Электропластика/химическое управление жидкостью

◇ Производство продуктов питания и напитков
◇ Управление реакционным резервуаром для нейтрализации кислоты и основы
