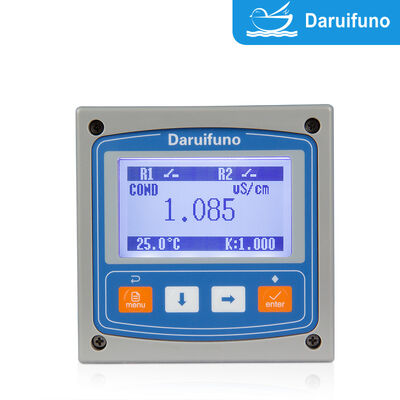

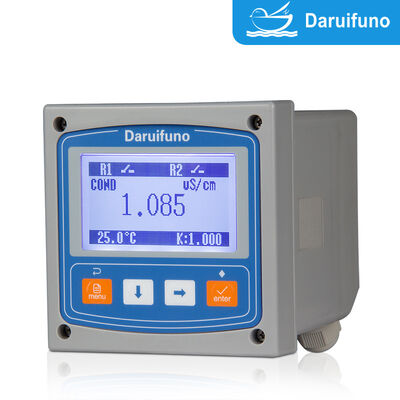

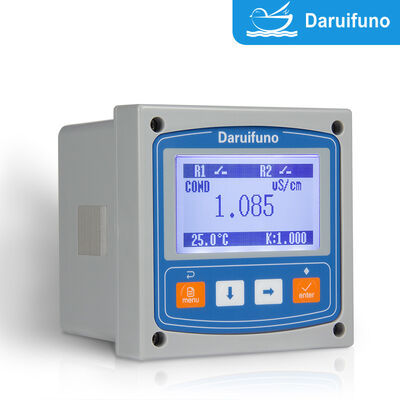

RS485 Modbus RTU Анализатор проводимости IP66 На панели установлен онлайн-контроллер проводимости с двумя SPST-реле

The онлайн-контроллер проводимости AEC1-T1 T2 обеспечивает измерение проводимости на уровне цеха. Оснащенный интерфейсом RS485, поддерживающим стандартный протокол Modbus RTU, он передает значения температуры, проводимости, удельного сопротивления, TDS и солености ПЛК, SCADA-системам, регистраторам данных с помощью четко документированной карты регистров.

Прибор действует как ведомое устройство Modbus с адресом по умолчанию 1 и настройками связи по умолчанию 9600-8-N-1, оба настраиваются из меню настроек связи. Хосты могут считывать измерения с помощью кода функции 04, при этом температура, проводимость, удельное сопротивление, TDS и соленость отображаются на фиксированных адресах регистров в 32-битном формате с плавающей запятой (CDAB). В дополнение к цифровой связи, два активных выхода 4~20 мА (макс. нагрузка 1000 Ом) отражают измеренное значение и температуру для устаревших аналоговых контуров, а два реле SPST позволяют напрямую управлять насосами, клапанами и сигнализацией.

Разработанный для непрерывной работы, контроллер поддерживает полный набор измерений 4-в-1, автоматическую или ручную температурную компенсацию NTC10K/PT1000 и графический ЖК-дисплей с диагональю 3,2 дюйма. Его корпус для монтажа на панели IP66 и защита от сбоев питания делают его надежным узлом для муниципального и промышленного мониторинга качества воды.

1. Встроенная поддержка Modbus RTU: стандартный интерфейс ведомого устройства RS485 с полностью документированной картой регистров для быстрой интеграции.
2. Все ключевые значения на шине: температура, проводимость, удельное сопротивление, TDS и соленость, считываемые с помощью кода функции 04.
3. Двойные активные аналоговые выходы: 4~20 мА или 0~20 мА, макс. нагрузка 1000 Ом, назначаемые по измеряемым каналам.
4. Два реле управления SPST: 3A 250V AC для насосов, клапанов и сигнализации — дополнительный контроллер не требуется.
5. Настраиваемая связь: адрес ведомого устройства и настройки скорости передачи данных настраиваются из меню настроек связи.
6. Высокоточное измерение: диапазон 0~20 мСм/см при ±1% от полной шкалы с температурной компенсацией NTC10K/PT1000.
7. Прочный и надежный: корпус для монтажа на панель IP66 с защитой от сбоев питания, сохраняющей параметры навсегда.

• Мониторинг водоочистки на базе SCADA и ПЛК
• Муниципальное питьевое и сточное водоснабжение
• Контроль промышленных технологических вод и промывочных вод
• Контроль установок с чистой водой и установок обратного осмоса/деионизации
• Управление водой в градирнях и котлах
• Экологический мониторинг и удаленная регистрация данных
