Двухэлектродный датчик диоксида хлора для всех видов очистки воды

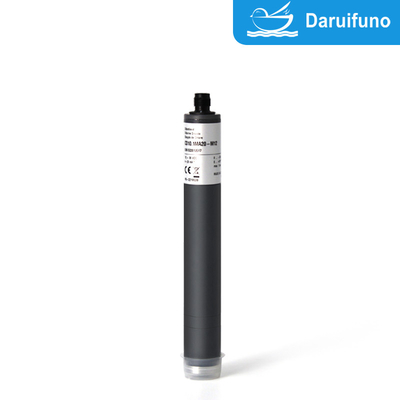

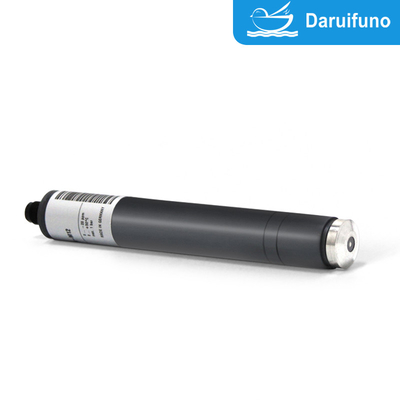

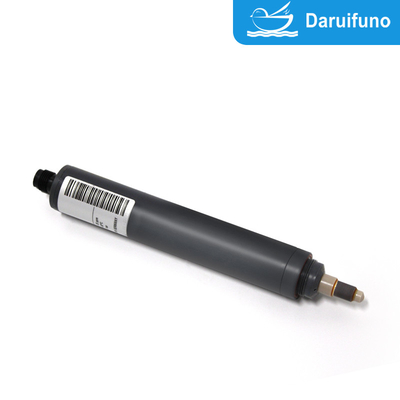

Двухэлектродная системаДатчик диоксида хлораCD10.1 Специально используется для измерения концентрации диоксида хлора в воде. Используется дляиспользуется во всех системах водоподготовки, механически прочная мембранная система, устойчива к поверхностно-активным веществам, высокая стойкость к химикатам, опциональный диапазон 0~0,5/2/5/10/20/200 частей на миллион.

Амперометрический двухэлектродный датчик диоксида хлора CD10.1 используется для обнаружения диоксида хлора в воде и широко применяется в водоподготовке, контроле промышленных сточных вод и других областях. Ниже приведены преимущества и все функциональные особенности этого датчика:
Высокая селективность:Он обладает высокой специфичностью к диоксиду хлора и позволяет эффективно избегать помех от других окислителей.
Высокая чувствительность:Датчик способен обнаруживать низкие концентрации диоксида хлора в воде, подходит для различных условий качества воды и обеспечивает точные результаты измерений.
Быстрый ответ:Датчик способен обнаруживать изменения концентрации диоксида хлора за очень короткое время, что подходит для случаев, когда требуется быстрая обратная связь.
Долгосрочная стабильность:Покрытие защищает электрод от воздействия загрязняющих веществ в воде, продлевает срок службы датчика и позволяет ему стабильно работать в течение длительного времени.
Низкие требования к обслуживанию:Технология покрытия снижает загрязнение электродов, снижает необходимость частой очистки и калибровки, а также снижает затраты на техническое обслуживание и рабочую нагрузку.
Экономичность:Благодаря длительному сроку службы и простоте обслуживания он имеет низкую стоимость эксплуатации и подходит для долгосрочного использования в автоматических системах мониторинга.

Функциональные особенности:
Двухэлектродная система:Датчик использует рабочий электрод и опорный электрод для управления электрохимической реакцией посредством разности потенциалов для измерения окислительно-восстановительного тока диоксида хлора в воде.
Технология нанесения покрытия:Поверхность электрода датчика покрыта воздухопроницаемой мембраной, которая пропускает только диоксид хлора и вступает в реакцию с электродом, одновременно изолируя другие загрязняющие вещества в воде, что снижает загрязнение электрода и продлевает срок службы датчика.
Онлайн-мониторинг в режиме реального времени:Датчик подходит для непрерывного онлайн-мониторинга содержания диоксида хлора в воде и может круглосуточно предоставлять информацию о качестве воды в режиме реального времени, обеспечивая точность и надежность управления процессом.
Функция температурной компенсации:Некоторые датчики оснащены функцией температурной компенсации, которая позволяет поддерживать точность измерений в различных температурных условиях и избегать ошибок, вызванных колебаниями температуры.
Низкое энергопотребление:Датчики Ампер имеют низкое энергопотребление и подходят для длительного использования, особенно в автоматизированных системах мониторинга с ограниченным электропитанием.
Конструкция, препятствующая загрязнению:Помимо защитного покрытия, некоторые датчики также имеют специальную конструкцию, которая может работать в условиях сложного качества воды, имеет более высокие противообрастающие свойства и снижает воздействие плавающих предметов или отложений.
Широкий спектр вариантов применения:Датчик может использоваться во всех отраслях водоподготовки для контроля эффективности дезинфекции и остаточного количества диоксида хлора в воде.

В целом, двухэлектродный датчик диоксида хлора с амперным покрытием сочетает в себе такие характеристики, как высокая чувствительность, быстрый отклик, долговременная стабильность и низкие требования к обслуживанию, и подходит для точного обнаружения и долгосрочного мониторинга в воде различного качества.

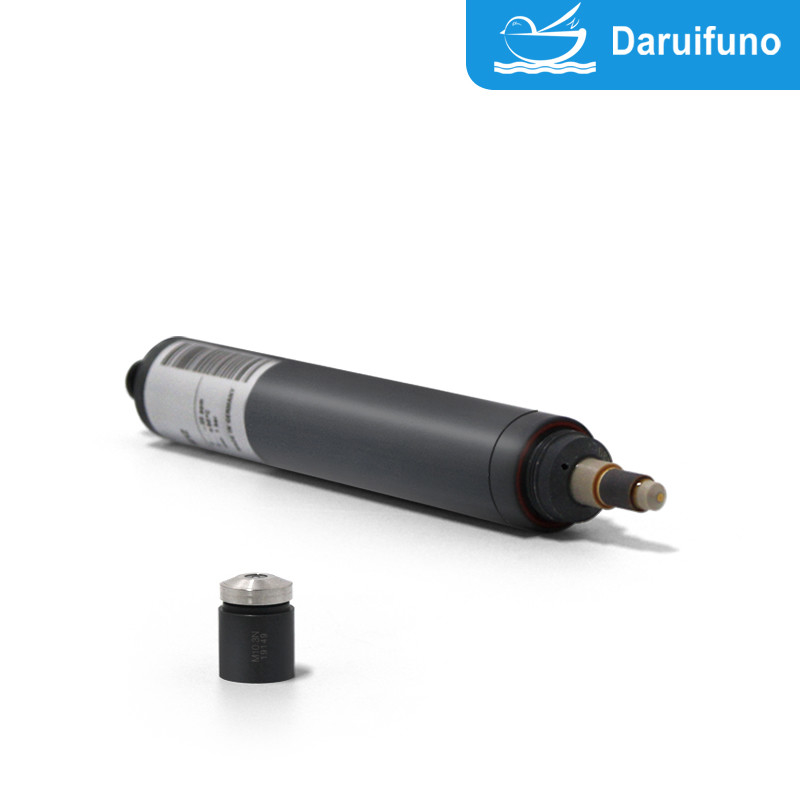

Объем поставки:Датчик CD10.1, мембранный колпачок, электролит

	CD10.1
Хранилище	Датчик: сухой и без электролита без ограничений при +5 … +40 °C
	Электролит: в оригинальной бутылке, защищенной от солнечного света, при температуре +5…+35 °C мин. 1 год или до указанной даты EXP
	Мембранный колпачок: в оригинальной упаковке без ограничений при +5 … +40 °C (использованные мембранные колпачки хранению не подлежат)
Обслуживание	Регулярный контроль измерительного сигнала, минимум один раз в неделю Следующие характеристики зависят от качества воды: Замена мембранного колпачка: один раз в год (в зависимости от качества воды) Замена электролита: каждые 3–6 месяцев

Вариант 1: Стопорное кольцо

- При работе с давлением >0,5 бар в проточной ячейке - Размеры стопорного кольца 29 x 23,4 x 2,5 мм, прорезное, ПЭТФ - Возможность выбора различных положений паза (по запросу)

Технические данные

1. CD10.1 (Аналоговый выход, аналоговая внутренняя обработка сигнала)

Необходимо беспотенциальное электрическое соединение, поскольку электроника датчика не оснащена гальванической развязкой.

	Измерение диапазон в частей на миллион	Разрешение в частей на миллион	Выход Выход сопротивление	Номинальный склон в мВ/ppm	Напряжение поставлять	Связь
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 мВ 1 кОм	- 1000	±5 - ±15 В постоянного тока 10 мА	5-контактный разъемный фланец M12 Функция проводов: PIN1: измерительный сигнал PIN2: +U ПИН3: -U PIN4: сигнал GND PIN5: недоступно
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0.1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000 мВ 1 кОм	+1000	10 - 30 В постоянного тока 10 мА	5-контактный разъемный фланец M12 Функция проводов: PIN1: измерительный сигнал PIN2: +U PIN3: питание GND PIN4: сигнал GND PIN5: недоступно
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0.1		+10

(Возможны технические изменения!)



2. CD10.1 (аналоговый выход, цифровая обработка сигнала)

Аналоговый выход/цифровой

- Источник питания гальванически изолирован внутри датчика.

- Выходной сигнал также гальванически изолирован, то есть беспотенциален.

	Измерение диапазон в частей на миллион	Разрешение в частей на миллион	Выход Выход сопротивление	Номинальный Склон в мВ/ppm	Источник питания	Связь
CD10.1H-An-M12	0,005…2,000	0,001	аналоговый 0…-2 В (макс. -2,5 В) 1 кОм	- 1000	9-30 В постоянного тока примерно 20-56 мА	5-контактный разъем M12 фланец Функция проводов: PIN1: измерительный сигнал PIN2: +U PIN3: питание GND PIN4: сигнал GND PIN5: недоступно
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0.1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	аналоговый 0…+2 В (макс. +2,5 В) 1 кОм	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0.1		+10

(Возможны технические изменения!)



3. CD10.1 (цифровой выход, цифровая обработка сигнала)

- Источник питания гальванически изолирован внутри датчика.

- Выходной сигнал также гальванически изолирован, то есть беспотенциален.

	Измерение диапазон в частей на миллион	Разрешение в частей на миллион	Выход Выходное сопротивление	Источник питания	Связь
CD10.1H-M0c	0,005…2,000	0,001	Modbus RTU В датчике нет согласующих резисторов.	9-30 В постоянного тока примерно 20-56 мА	5-контактный разъемный фланец M12 Функция проводов: PIN1: зарезервирован PIN2: +U PIN3: питание GND PIN4: RS485B КОНТАКТ 5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0.1

(Возможны технические изменения!)



4. CD10.1 4-20 мА (аналоговый выход, аналоговая внутренняя обработка сигнала)

Необходимо беспотенциальное электрическое соединение, поскольку электроника датчика не оснащена гальванической развязкой.

4.1 Электрическое подключение: 2-полюсный клеммный зажим

	Измерение диапазон в частей на миллион	Резолюция н в частей на миллион	Выход Выход сопротивление	Номинальный склон в мА/ppm	Напряжение поставлять	Связь
CD10.1MA0.5	0,005…0,500	0,001	4…20 мА некалиброванный	32.0	12…30 В постоянного тока RL 50 Ом…RL 900 Ом	2-полюсный терминал (2 x 1 мм²)   Рекомендуется: круглый кабель 4 мм 2 х 0,34 мм²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0.1		0,08

(Возможны технические изменения!)

4.2 Электрическое подключение: 5-полюсный разъемный фланец M12

	Измерение диапазон в частей на миллион	Разрешение в частей на миллион	Выход Выход сопротивление	Номинальный склон в мА/ppm	Напряжение поставлять	Связь
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20 мА некалиброванный	32.0	12…30 В постоянного тока RL 50 Ом…RL 900 Ом	5-контактный разъем M12 на фланце Функция провода: PIN1: недоступно PIN2: +U ПИН3: -U PIN4: н. с. PIN5: недоступно
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0.1		0,08

(Возможны технические изменения!)



Запасной Части

Тип	Мембранный колпачок	Электролит	Эмери	Уплотнительное кольцо
Все CD10.1	М10.3Н Арт. № 11057	ECD4 ● ECD7/W, 100 мл Арт. № 11030	С2 Арт. № 11906	20 x 1,5 силикон Арт. № 11803

(Возможны технические изменения!)
