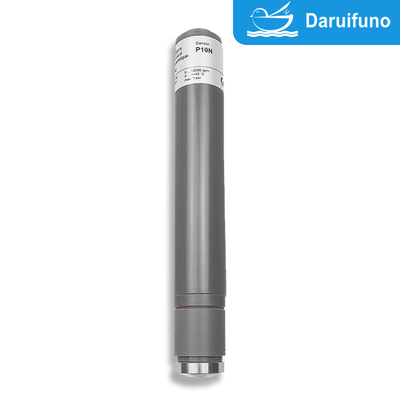

Датчик перацетической кислоты с мембрановым покрытием с высокой химической устойчивостью для всех применений очистки воды
Двухэлектродная система мембранного сенсора перацетической кислоты P10.1 используется во всех очистках воды.Максимальная температура воды 45°C. Вариант диапазона 0~20/200/2000/5000/20000/50000 ppm. Его основные особенности и преимущества включают следующее:
Особенности
1Простая двухэлектродная структура:
Содержит рабочий электрод и эталонный электрод, компактный дизайн, легко интегрируемый в оборудование или систему.
Уменьшает сложное взаимодействие между электродами и улучшает стабильность сигнала.
2. Селективное обнаружение:
Изолирует другие помешающие вещества с помощью мембранной технологии для достижения специфического обнаружения перацетной кислоты.
Обеспечивает стабильный фоновый сигнал, чтобы избежать перекрестных помех.
3Быстрое время отклика:
Высокая скорость передачи массы мембраны позволяет датчику быстро реагировать на изменения концентрации перацетной кислоты.
4Низкие требования к обслуживанию:
Защитный эффект мембраны уменьшает загрязнение и потерю электродов, увеличивая срок службы датчика.
Обычно имеет функции автоматической калибровки и самоочистки для ежедневного использования.
5Широкий диапазон измерений:
Он может обнаруживать перацетическую кислоту от низкой концентрации (уровень в ппм) до высокой концентрации, отвечая различным требованиям к применению.
Преимущества
1Высокая точность и стабильность:
Мембранный метод эффективно уменьшает внешние помехи и улучшает точность и долгосрочную стабильность обнаружения.
2Устойчивость к химической коррозии:
Материал датчика обычно изготавливается из коррозионно-устойчивых материалов, чтобы адаптироваться к сильной окислительной среде перацетиновой кислоты и других дезинфицирующих средств.
3Проектирование с низким энергопотреблением:
Система из двух электродов имеет простую конструкцию и низкое потребление энергии, что подходит для непрерывного онлайн-мониторинга.
4. Легко устанавливать и использовать на месте:
Миниатюрный дизайн и функция "подключаем и запускаем" позволяют легко развертывать его в различных условиях полевого действия.
5Гибкий выход данных:
Поддерживает несколько методов вывода сигнала (таких как аналоговый сигнал 4-20mA или цифровой протокол связи), который легко интегрировать с системой управления.
6Сильная адаптивность:
Он может быть использован в различных условиях качества воды (таких как сточные воды, питьевая вода, промышленная вода) и обладает высокой стойкостью к изменениям скорости потока и давления.
Спецификации
|
|
П10.1
|
| Показатель |
Перацетиновая кислота |
|
Применение
|
Все виды очистки воды, включая морскую воду
Проводящие кислоты допускаются.
(например, стиральная машина для бутылок, установки CIP)
Система мембраны механически устойчива.
Система мембраны обладает высокой устойчивостью к поверхностно-активным веществам (тензидам).
|
| Система измерения |
Покрытая мембраной, амперометрическая 2-электродная система |
|
Электроника
|
Аналоговый вариант: - выходная напряженность
- негальванически изолированная электроника
- аналоговая внутренняя обработка данных
- выходный сигнал: аналоговый (аналоговый / аналоговый)
Цифровая версия: - электронная полностью гальванически изолирована
- цифровая внутренняя обработка данных
- выходный сигнал: аналоговый (аналоговый / цифровой)
или
цифровой (цифровой-выходящий/цифровой)
mA-версия: - аналог выходной токи
- негальванически изолированная электроника
- выходный сигнал: аналоговый (аналоговый / аналоговый)
|
|
Информация о диапазоне измерений
|
Фактический наклон датчика может варьироваться в зависимости от производства от 65% до 150% от номинального наклонения
Примечание: при уклоне > 100% диапазон измерений соответствующим образом уменьшается.
(Например: 150% наклона → 67% указанного диапазона измерений)
|
|
Точность
После калибровки при повторных условиях (25 °C, в питьевой воде) от полной величины шкалы
|
Диапазон измерений 2000 мг/л: при 400 мг/л < 2%
при 1600 мг/л < 3%
|
|
Рабочая температура
|
Измерение температуры воды: 0... +45 °C
(без кристаллов льда в воде измерения)
|
| Температура окружающей среды: 0... +55 °C |
| Компенсация температуры |
Автоматически, с помощью встроенного датчика температуры
следует избегать резких изменений температуры
Время ответа t90: приблизительно 8 мин.
|
|
Максимальное допустимое рабочее давление
|
Работа без удерживающего кольца:
- 0,5 бара.
- отсутствие импульсов давления и/или вибраций
|
|
Работа с удерживающим кольцом в блоке потока:
- 1,0 бара,
- отсутствие импульсов давления и/или вибраций (см. вариант 1)
|
|
П10.1
|
| Скорость потока (скорость входящего потока) |
Приблизительно 15-30L/h (33 ¢ 66 cm/s) в камере потока, дается зависимость от малой скорости потока |
| Диапазон pH |
pH 1 ️ pH 8 (см. Диаграмма ️ Склоны TARAtec P9.3 и P10.1 по сравнению с pH ️, страница 8) |
|
Время запуска
|
Диапазон измерений 200 мг/л: первое запуск примерно в течение 3 ч.
Диапазон измерений 2000 мг/л: первое запуск примерно 1 час
Диапазон измерений 20000 мг/л: первое запуск примерно 30 мин.
|
| Время ответа |
T90: приблизительно 3,5 мин. при 10 °C
T90: приблизительно 1,5 мин. при 45 °C
|
| Корректировка нулевой точки |
Нет необходимости |
| Калибровка |
При устройстве путем анализа |
|
Интерференции
|
O3: значительно увеличивает измеренное значение
ClO2: увеличивает измеренное значение
H2O2: очень низкое влияние на значение измерения (снижение сигнала PAA)
|
| Влияние кислот проводимости |
1 % серной кислоты, 1 % азотной кислоты или 1 % фосфорной кислоты в воде не влияют на измерение |
| Отсутствие дезинфицирующего средства |
Максимум 24 часа |
|
Соединение
|
Версия mV: 5-полюсный M12, фланцевая клапанка
Версия Modbus: 5-полюсный M12, фланцевая клапанка
Версия 4-20 мА: двухпольный терминал или
5-полюсный M12, фланцевая клапанка
|
|
Максимальная длина кабеля датчика
(в зависимости от внутренней обработки сигнала)
|
Аналогичный |
< 30 м |
| Цифровые |
> 30 м допускается
Максимальная длина кабеля зависит от применения
|
| Тип защиты |
Пятипольный фланц M12: IP68
Двупольный терминал с капсулой mA: IP65
|
| Материал |
Эластомерная мембрана, ПВХ-У, нержавеющая сталь 1.4571 |
|
Размер
|
Диаметр: приблизительно 25 мм
Длина: версия mV приблизительно 190 мм (аналоговая обработка сигнала)
приблизительно 205 мм (цифровая обработка сигнала)
Версия Modbus примерно 205 мм
Версия 4-20 мА приблизительно 220 мм (2-полюсный терминал)
примерно 190 мм (5-полюсный M12)
|
| Транспорт |
+5... +50 °C (сенсор, электролит, мембранная крышка) |
|
|
П10.1
|
|
Хранение
|
Датчик: сухой и без электролита без ограничения при +5... +40 °C |
|
Электролит: в оригинальной бутылке, защищенной от солнечных лучей при +5... +35 °C
минимум 1 год или до указанной даты истечения срока годности
|
|
Мембранная крышка: в оригинальной упаковке без ограничения при +5... +40 °C
(использованные мембранные крышки не могут храниться)
|
|
Услуги по обслуживанию
|
Регулярный контроль измерения сигнала минимум один раз в неделю
Следующие спецификации зависят от качества воды:
Изменение крышки мембраны: один раз в год
Изменение электролита: каждые 3 - 6 месяцев
|
|
|
|
|
Вариант 1: сохранение кольцо
|
- при работе с давлением > 0,5 бара в потоковой ячейке
- Размеры поддерживающего кольца 29 x 23,4 x 2,5 мм, резанный, ПЭТП
- Различные позиции для канав выбираемы (по запросу)
|
|
Технические данные
1.П10.1 (Аналог) выход, аналоговый внутренний сигнал переработки)
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальваникой.
|
|
Диапазон измерений |
Резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Подача напряжения |
Соединение |
|
P10.1-20-M12
|
0...20 ppm
|
0,01 ppm
|
0...-2000 мВ
1 кΩ
|
-100 мВ/ппм
|
±5 - ±15 VDC
10 мА
|
Функция проводов:
PIN1: измерительный сигнал
PIN2: +U
ПИН3:
PIN4: сигнал GND
|
| P10.1H-M12 |
0...200 ppm |
0.1 ppm |
-10 мВ/ппм |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 мВ/ппм
|
| P10.1L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 мВ/%
(-0,1 мВ/ппм)
|
| P10.1Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 мВ
1 кΩ
|
+1 мВ/ппм |
10 - 30 VDC
10 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал PIN2: +U
PIN3: мощность GND
PIN4: сигнал GND
PIN5: n.c.
|
|
P10.1Up5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 мВ/ппм
|
(В зависимости от технических изменений.)
2.П10.1 (аналоговый выход, цифровые внутренний сигнал переработки)
аналоговый / цифровой
- Электричество гальванически изолировано внутри датчика.
- Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
|
Диапазон измерений |
Резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Сила поставки |
Соединение |
| P10.1-20- An-M12 |
0...20 ppm |
0,01 ppm |
аналоговый 0...-2 В
(максимум -2,5 В)
|
-100 мВ/ппм |
9-30 VDC
приблизительно 20-56 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал PIN2: +U
PIN3: мощность GND
PIN4: сигнал GND
|
| P10.1H-An-M12 |
0...200 ppm |
0.1 ppm |
-10 мВ/ппм |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 мВ/ппм |
| P10.1L-An-M12 |
00,005...2% (20000 ppm) |
00,001%
(10 ppm)
|
-1000 мВ/%
(-0,1 мВ/ппм)
|
| P10.1-20- Ap-M12 |
0...20 ppm |
0,01 ppm |
Аналоговый 0...+2 В
(максимум +2,5 В)
|
-100 мВ/ппм |
| P10.1H-Ap-M12 |
0...200 ppm |
0.1 ppm |
+10 мВ/ппм |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+1 мВ/ппм |
| P10.1L-Ap-M12 |
00,005...2% (20000 ppm) |
00,001%
(10 ppm)
|
+1000 мВ/%
(+0,1 мВ/ppm)
|
(В зависимости от технических изменений.)
3.П10.1 (цифровой) выход, цифровые внутренний сигнал переработки)
- Электричество гальванически изолировано внутри датчика.
- Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
|
Диапазон измерений |
Резолюция |
Выпуск
Выходное сопротивление
|
Сила поставки |
Соединение |
|
P10.1-20- M0c
|
0...20 ppm
|
0,01 ppm
|
Modbus RTU
В датчике нет терминационных резисторов.
|
9-30 VDC |
5-полюсный фланц M12
Функция проводов:
PIN1: зарезервировано
PIN2: +U
PIN3: мощность GND
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0...200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
00,005...2% (20000 ppm) |
00,001%
(10 ppm)
|
(В зависимости от технических изменений.)
4.П10.1 4-20 mA (аналоговый выход, аналоговый внутренний сигнал переработки)
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальваникой.
4.1Электрические подключение: 2 Полюс терминал сцепление
|
|
Диапазон измерений |
Резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Подача напряжения |
Соединение |
| P10.1MA20 |
0...20 ppm |
0,01 ppm |
4...20 мА некалиброванные
|
0,8 мА/ппм |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
2-польный терминал
(2 х 1 мм2)
Рекомендуется:
Круглый кабель
φ4 мм
|
| P10.1MA-200 |
0...200 ppm |
0.1 ppm |
00,08 мА/ппм |
| P10.1MA-500 |
5...500 ppm |
1 ppm |
00,032 мА/ппм |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000 |
50...5000 ppm |
1 ppm |
00,0032 мА/ппм |
| P10.1MA-2% |
00,005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 мА/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05...5%
(50000 ppm) |
00,01 %
(100 ppm) |
30,2 мА/%
(0.00032 mA/ppm)
|
(В зависимости от технических изменений.)
4.2Электрические подключение: 5 Полюс M12 подключатель фланц
|
|
Диапазон измерений |
Резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Подача напряжения |
Соединение |
| P10.1MA20-M12 |
0...20 ppm |
0,01 ppm |
4...20 мА некалиброванные
|
0,8 мА/ппм |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
5-полюсный фланц M12
Функция проводов:
PIN1: n.c.
PIN2: +U
ПИН3:
ПИН4: n c.
|
| P10.1MA-200-M12 |
0...200 ppm |
0.1 ppm |
00,08 мА/ппм |
| P10.1MA-500-M12 |
5...500 ppm |
1 ppm |
00,032 мА/ппм |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000-M12 |
50...5000 ppm |
1 ppm |
00,0032 мА/ппм |
| P10.1MA-2%-M12 |
00,005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 мА/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05...5%
(50000 ppm) |
00,01 %
(100 ppm) |
30,2 мА/%
(0.00032 mA/ppm)
|
(В зависимости от технических изменений.)
Запчасти Части
| Тип |
Мембрана капкана |
Электролит |
Эмери |
О-кольцо |
|
П10.1
не: - P10.1L
- P10.1MA-2%
- P10.1MA-5%
|
M10.3N
Статья 11057 |
EPS9H/W, 100 мл
Статья 11025
|
S2
Статья No 11906 |
20 x 1,5 силикона
Статья No 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-5%
|
EPS9L/W, 100 мл
Статья 11024
|
(В зависимости от технических изменений.)
Ваше сообщение должно содержать от 20 до 3000 символов!
