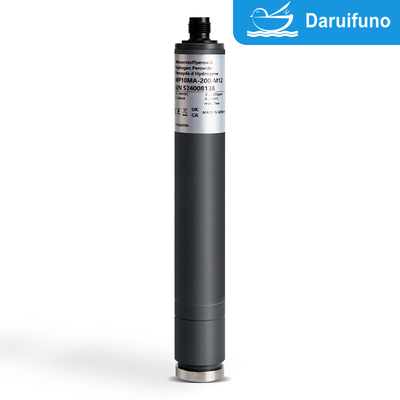

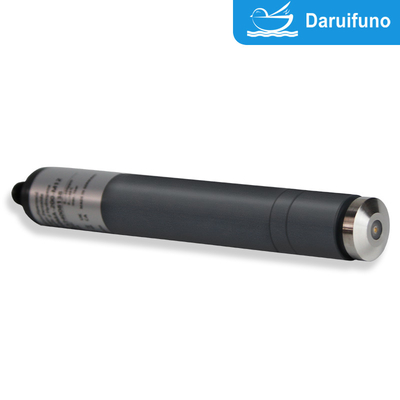

Двухэлектродный мембранный датчик перекиси водорода WP10 имеет следующие характеристики и преимущества, что делает его отличным производителем в области очистки воды:
Особенности
Механически прочная мембранная система
Датчик использует конструкцию высокопрочной мембранной системы, которая может стабильно работать в суровой среде и эффективно предотвращать повреждения.
Толерантность к поверхностно-активным веществам
Он обладает высокой устойчивостью к поверхностно-активным веществам (например, моющим средствам или химическим реагентам) и подходит для различных условий качества воды.
Высокая переносимость химических веществ
Он может противостоять влиянию различных химических веществ (включая сильные окислители или другие коррозионные вещества), чтобы обеспечить долгосрочную стабильность.
Применимый диапазон температур
Температура рабочей воды может достигать 45°C, что удовлетворяет большинству промышленных потребностей в очистке воды.
Многочисленные необязательные диапазоны
Доступны три диапазона: 0200 ppm, 02000 ppm и 0~2000 ppm, которые удовлетворяют различным потребностям от обнаружения следов до обнаружения высокой концентрации.
Преимущества
Точное измерение
Используя двухэлектродную систему, он обладает высокой чувствительностью и точностью и может быстро реагировать на изменения концентрации перекиси водорода.
Низкие требования к техническому обслуживанию
Устойчивая конструкция и стабильная эксплуатация уменьшают частоту и стоимость технического обслуживания.
Широко используется
Применяется для различных процессов очистки воды, включая питьевую воду, промышленные сточные воды, сточные воды и циркулирующую охлаждающую воду.
Легко управлять
Модульная конструкция и удобный для пользователя интерфейс для легкой установки и использования.
Высокая устойчивость
Не подвержены колебаниям потока воды, способны к длительной непрерывной работе, что снижает риск дрейфа прибора и ошибок данных.
Двухэлектродная система, используемая для обработки воды, механически прочная мембранная система, устойчивая к поверхностно-активным веществам, высокая устойчивость к химическим веществам, максимальная температура воды: 45°C,необязательный диапазон 0~200/2000/20000 ppm
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальванической изоляцией.
|
|
Диапазон измерений |
резолюция |
Выпуск
Выходное сопротивление
|
Номинальный наклон |
Подача напряжения |
Соединение |
| WP10H-M12 |
0.5...200 ppm |
0.1 ppm |
0...-2000 мВ
1 кΩ
|
-10 мВ/ппм |
±5 - ±15 VDC
10 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал PIN2: +U
ПИН3:
PIN4: сигнал GND
PIN5: n.c.
|
| WP10N-M12 |
5...2000 ppm |
1 ppm |
-1 мВ/ппм |
| WP10L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 мВ/%
(-0,1 мВ/ппм)
|
| WP10-20%-M12 |
0.05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 мВ/%
(-0,01 мВ/ппм)
|
(В зависимости от технических изменений!)
2.WP10 (аналоговый выход, цифровые сигнал переработки)
Аналоговый / цифровой
Силовой источник гальванически изолирован внутри датчика.
Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
|
Диапазон измерений |
Резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Электрическое питание |
Соединение |
| WP10H-An-M12 |
0.5... 200.0 ppm |
0.1 ppm |
аналоговый
0...-2 В (максимум.
-2,5 В)
1 кΩ
|
-10 мВ/ппм |
9-30 VDC
Приблизительно
20-56 мА |
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал PIN2: +U
PIN3: мощность GND
PIN4: сигнал GND
PIN5: n.c.
|
| WP10N-An-M12 |
.50... 2000 ppm |
1 ppm |
-1 мВ/ппм |
| WP10L-An-M12 |
00,005... 2%.
(20000 ppm) |
0.001 %
(10 ppm) |
-1000 мВ/%
(-0,1 мВ/ппм) |
| WP10-20%-An-M12 |
00,05... 20 процентов
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 мВ/%
(-0,01 мВ/ппм)
|
| WP10H-Ap-M12 |
0.5... 200.0 ppm |
0.1 ppm |
аналоговый
0...+2 В (максимум.
+2,5 В)
1 кΩ
|
+10 мВ/ппм |
| WP10N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 мВ/ппм |
| WP10L-Ap-M12 |
00,005... 2%.
(20000 ppm) |
0.001 %
(10 ppm) |
+1000 мВ/%
(+0,1 мВ/ppm) |
| WP10-20%-Ap-M12 |
00,05... 20 процентов
(200000 ppm) |
00,01 %
(100 ppm) |
+100 мВ/%
(+0,01 мВ/ppm) |
(В зависимости от технических изменений!)
3.WP10 (цифровой) выход, цифровые сигнал переработки)
Силовой источник гальванически изолирован внутри датчика.
Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
|
Диапазон измерений |
Резолюция |
Выпуск
Выходное сопротивление
|
Сила поставки |
Соединение |
| WP10H-M0c |
0.5... 200.0 ppm |
0.1 ppm |
Modbus RTU
В датчике нет терминационных резисторов.
|
9-30 VDC
приблизительно 20-56 мА |
5-полюсный фланц M12
Функция проводов:
PIN1: зарезервировано
PIN2: +U
PIN3: мощность GND
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5... 2000 ppm |
1 ppm |
| WP10L-M0c |
00,005... 2%.
(20000 ppm)
|
0.001 %
(10 ppm)
|
| WP10-20%-M0c |
00,05... 20 процентов
(200000 ppm)
|
00,01 %
(100 ppm)
|
(В зависимости от технических изменений!)
4.WP10 4-20 mA (аналоговый выход, аналоговый внутренний сигнал переработки)
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальванической изоляцией.
4.1Электрические подключение: 2 Полюс терминал сцепление
|
|
Диапазон измерений |
резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Подача напряжения |
Соединение |
| WP10MA-200 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 мА
некалиброванный |
00,08 мА/ппм |
12...30 VDC
RL 50Ω...RL 900Ω |
2-польный терминал
(2 х 1 мм2)
Рекомендуется: круглый кабель
Æ 4 мм
2 x 0,34 мм2
|
| WP10MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2% |
00,005... 2%.
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 мА/%
(0.0008 mA/ppm)
|
| WP10MA-5% |
00,05... 5%.
(50000 ppm)
|
00,01 %
(100 ppm)
|
30,2 мА/%
(0.00032 mA/ppm)
|
| WP10MA-10% |
00,05... 10%.
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 мА/%
(0.00016 mA/ppm) |
| WP10MA-20% |
00,05... 20 процентов
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 мА/%
(0,00008 mA/ppm) |
(В зависимости от технических изменений!)
4.2Электрические подключение: 5 Полюс M12 подключатель фланц
|
|
Диапазон измерений |
резолюция |
Выход Выходное сопротивление |
Номинальный наклон |
Подача напряжения |
Соединение |
| WP10MA-200-M12 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 мА
некалиброванный |
00,08 мА/ппм |
12...30 VDC
RL 50Ω...RL 900Ω |
5-полюсный фланц M12
Функция проводов: PIN1: n.c.
PIN2: +U
ПИН3:
ПИН4: n c.
PIN5: n.c.
|
| WP10MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2%-M12 |
00,005... 2%.
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 мА/%
(0.0008 mA/ppm)
|
| WP10MA-5%-M12 |
00,05... 5%.
(50000 ppm)
|
00,01 %
(100 ppm)
|
30,2 мА/%
(0.00032 mA/ppm)
|
| WP10MA-10%-M12 |
00,05... 10%.
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 мА/%
(0.00016 mA/ppm) |
| WP10MA-20%-M12 |
00,05... 20 процентов
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 мА/%
(0,00008 mA/ppm) |
(В зависимости от технических изменений!)
Запчасти
| Тип |
Мембрана капкана |
Электролит |
Эмери |
О-кольцо |
| Все WP10H |
M10.1H с G-держателем Art. No 11045.1
|
EWP7/W, 100 мл
Статья No 11201
|
S2
Статья No 11906
|
20 x 1,5 силикона
Статья No 11803
|
| Все WP10N |
| Все WP10L |
M10.1D с G-держателем Art. No 11041.1
|
| Все WP10-20% |
| Все WP10MA-200 |
M10.1H с G-держателем Art. No 11045.1
|
| Все WP10MA-2000 |
| Все WP10MA-2% |
M10.1D с G-держателем Art. No 11041.1
|
| Все WP10MA-5% |
| Все WP10MA-10% |
| Все WP10MA - 20% |
(В зависимости от технических изменений!)
