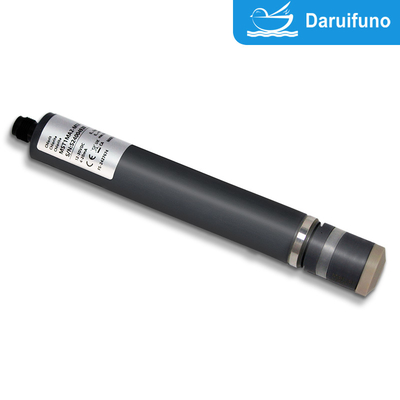

Мембранный хлорит/хлоратный датчик с двупроводным выходом сигнала 4-20mA имеет следующие основные преимущества и особенности:
1Стабильность и надежность
Принцип мембраны: технология отделения мембраны может эффективно избежать влияния интерферентных ионов (таких как ионы хлорида, нитраты и т. д.).) и улучшить избирательность и точность измерений.
Долговечный электрод: конструкция электрода прочна и может поддерживать стабильную производительность в течение длительного времени в сложных условиях воды.
2Удобная передача сигнала
Выход с двойным проводом 4-20mA: не требуется дополнительная линия питания, подходит для передачи сигнала на большие расстояния, сильная антиинтерференция, хорошая совместимость,и может быть напрямую подключен к системам управления, таким как PLC и DCS.
Стандартизация аналогового сигнала: выход 4-20mA является стандартным интерфейсом в управлении промышленной автоматизацией, что удобно для бесперебойной интеграции с существующими системами.
3Онлайн мониторинг в реальном времени
Поддерживает мониторинг изменений концентрации хлоритов и хлоратов в режиме реального времени, может быстро реагировать на изменения качества воды,и подходит для промышленного контроля процессов и очистки воды.
4Низкие затраты на обслуживание
Легкая замена мембраны: мембранное устройство легко заменяется, и срок службы датчика увеличивается.
Длинный интервал калибровки: стабильное измерение, уменьшение необходимости частого калибровки и снижение эксплуатационных затрат.
5Устойчивы к суровым условиям
Противозагрязнительная конструкция: структура мембраны может эффективно предотвратить адгезию грязи и частиц и подходит для различных условий качества воды.
Широкий диапазон адаптации: он может стабильно работать при различных температурах, pH и давлении.
6Безопасность и охрана окружающей среды
Метод без реагентов: не требуется использования химических реагентов, что уменьшает вторичное загрязнение и является экологически чистым.
Нетоксичные материалы: основные материалы мембраны и датчика являются экологически чистыми и долговечными, а также соответствуют стандартам охраны окружающей среды и гигиены питьевой воды.
Система из трех электродов, измеряющая хлорат и хлорит, используемая в бассейнах, питьевой воде, услугах, процессах и морской воде, уменьшающая зависимость от pH, толерантна к поверхностно-активным веществам,отсутствует перекрестная чувствительность к диоксиду хлора, хлора и хлората, и сопротивление давлению 5 бар
Технические данные
1.MST1 (аналоговый выход, аналоговый внутренний сигнал переработки)
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальванической изоляцией.
|
|
Диапазон измерений
в ppm
|
резолюция
в ppm
|
Выход Выходное сопротивление |
Номинальный наклон
(при pH 7,2)
вmV/ppm
|
Подача напряжения |
Соединение |
| MST1H-M12 |
0.005... 2000 * |
0.001 |
0...-2000 мВ
1 кΩ
|
- 1000 |
±5 - ±15 VDC
10 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал
PIN2: +U
ПИН3:
PIN4: сигнал GND
PIN5: n.c.
|
|
MST1N-M12
|
00,05... 2,00 *
|
0.01
|
-100
|
| MST1HUp-M12 |
0.005... 2000 * |
0.001 |
0...+2000 мВ
1 кΩ
|
+1000 |
10 - 30 VDC
10 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал
PIN2: +U
PIN3: мощность GND
PIN4: сигнал GND
PIN5: n.c.
|
|
MST1Up-M12
|
00,05... 2,00 *
|
0.01
|
+100
|
* проверенная и одобренная концентрация до 2 ppm
(В зависимости от технических изменений!)
2.MST1 (аналоговый выход, цифровые внутренний сигнал переработки)
аналоговый / цифровой
- Электричество гальванически изолировано внутри датчика.
- Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
|
Диапазон измерений
в ppm
|
Резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Номинальныйнаклон
вmV/ppm
|
Силапоставки |
Соединение |
| MST1H-An-M12 |
0.005... 2000 * |
0.001 |
аналоговый
0...-2 В
(максимум -2,5 В)
1 кΩ
|
- 1000 |
9-30 VDC
Приблизительно
20-56 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: измерительный сигнал PIN2: +U
PIN3: мощность GND
PIN4: сигнал GND
PIN5: n.c.
|
| MST1N-An-M12 |
00,05... 2,00 * |
0.01 |
-100 |
| MST1H-Ap-M12 |
0.005... 2000 * |
0.001 |
аналоговый
0...+2 В (максимум +2,5 В)
1 кΩ
|
+1000 |
| MST1N-Ap-M12 |
00,05... 2,00 * |
0.01 |
+100 |
* проверенная и одобренная концентрация до 2 ppm
(В зависимости от технических изменений!)
3.MST1 (цифровой) выход, цифровые внутренний сигнал переработки)
- Электричество гальванически изолировано внутри датчика.
- Выходной сигнал также гальванически изолирован, что означает, что он свободен от потенциала.
|
|
Диапазон измерений
в ppm
|
Резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Сила поставки |
Соединение |
|
MST1H-M0c
|
0.005...2.000*
|
0.001
|
Modbus RTU
В датчике нет терминационных резисторов.
|
9-30 VDC
приблизительно 20-56 мА
|
5-полюсный фланц M12
Функция проводов:
PIN1: зарезервировано
PIN2: +U
PIN3: мощность GND
PIN4: RS485B
PIN5: RS485A
|
|
MST1N-M0c
|
00,05... 2,00 *
|
0.01
|
* проверенная и одобренная концентрация до 2 ppm
(В зависимости от технических изменений!)
4.MST1 4-20 mA (аналоговый выход, аналоговый внутренний сигнал переработки)
Необходимо электрическое соединение без потенциала, поскольку электронный датчик не оснащен гальванической изоляцией.
4.1Электрические подключение: 2 Полюс терминал сцепление
|
|
Диапазон измерений
в ppm
|
Резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Номинальный наклон
(при pH 7,2)
вmA/ppm
|
Напряжение поставки |
Соединение |
|
MST1MA2
|
0.005... 2000 *
|
0.001
|
4...20 мА
некалиброванный |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
2-полюсный терминал (2 х 1 мм2)
Рекомендуется: круглый кабель
φ4 мм
2 x 0,34 мм2
|
|
MST1MA20
|
00,05... 2,00 *
|
0.01
|
0.8
|
* проверенная и одобренная концентрация до 2 ppm
(В зависимости от технических изменений!)
4.2 Электрическое соединение: 5 Полюс M12 подключатель фланц
|
|
Диапазон измерений
в ppm
|
резолюция
в ppm
|
Выпуск
Выходное сопротивление
|
Номинальный наклон
(при pH 7,2)
вmA/ppm
|
Подача напряжения |
Соединение |
|

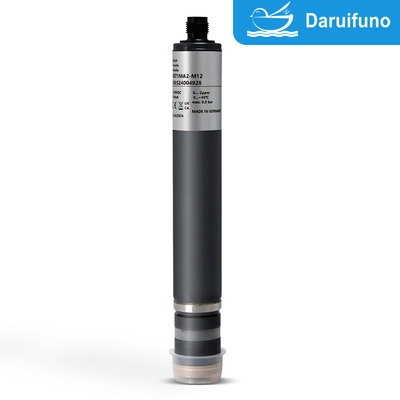

MST1MA2-M12
|
0.005... 2000 *
|
0.001
|
4...20 мА некалиброванные |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
5-полюсный фланц M12
Функция проводов:
PIN1: n.c.
PIN2: +U
ПИН3:
ПИН4: n c.
PIN5: n.c.
|
|
MST1MA20-M12
|
00,05... 2,00 *
|
0.01
|
0.8
|
* проверенная и одобренная концентрация до 2 ppm
(В зависимости от технических изменений!)
